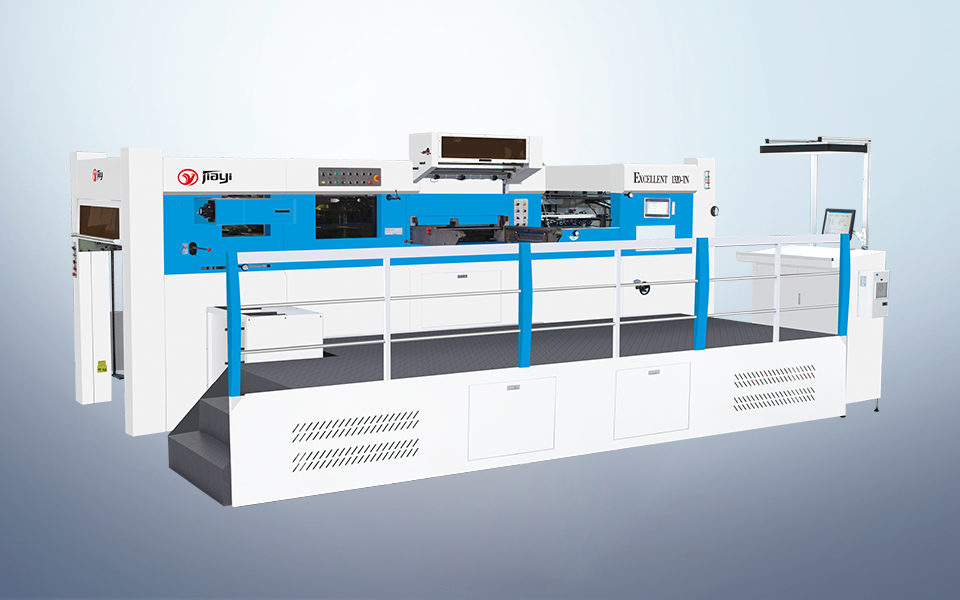

EXCELLENT 1500/1320TN
全自动烫金模切机

1、采用PLC电脑程序控制,电脑显示屏、人机界面触摸屏,可对机器的运行状态进行实时动态监测显示,机器调整和排除故障方便快捷。
2、配备纵、横双向五轴走箔烫金装置,烫金工艺更加合理。纵向三轴、横向二轴共五组电化铝步进辊分别由五台伺服电机控制,可以单独或同时实现跳步和步进功能。既能方便各种印刷版面的烫金,又能节省电化铝,提高烫金效果和烫金质量。
3、配备有大储气罐的吹风系统具有分离功能,有效保证了薄纸烫金质量,同时解决了大版面烫金分离难的问题。
4、烫金电热板采用耐热铸铁材料,不变形。其烫金加热分20个区域并分别单独进行温度控制,其合理布局便于烫金板块的安装,对于不同的烫金可灵活控制。采用气动锁版定位,重复定位精准,操作方便。

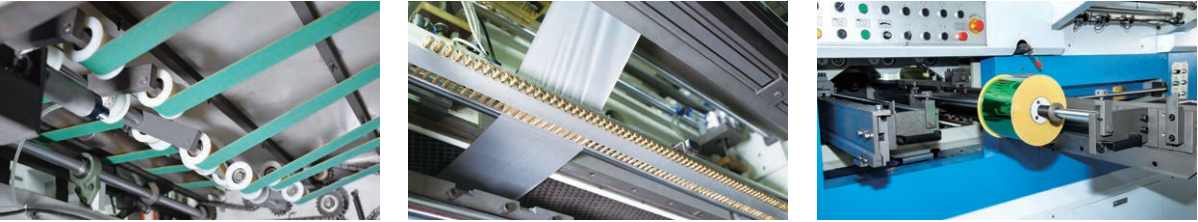

局部特写 01

嘉谊全自动烫金模切机

技术参数 02

Excellent  1500TN 技术参数

型号Excellent  1500TN
最大用纸幅面1500X1100mm
最小用纸幅面550X450mm
最大模切幅面1480X1080mm
叼口空白7-17mm
版框内版尺寸1550X1110mm
纸张规格80-2000g/m²卡纸
0.1-2mm卡纸
≤4mm瓦楞纸
模切精度≤±0.1mm
最大工作压力600T
最大工作速度5500S/H
最大给纸堆高1700mm
最大收纸堆高1350mm
整机尺寸10244mmx5767mmx2815mm(含脚踏板)
机 器 总 重31000kg
主电机功率15KW
额定功率22KW
满载功率85KW
气源要求0.55-0.7Mpa/≥0.37m³/min

Excellent  1320TN  技术参数

型号Excellent  1320TN
最大用纸幅面1320X980mm
最小用纸幅面400X370mm
最大模切幅面1300X960mm
叼口空白7-17mm
版框内版尺寸1370X990mm
纸张规格80-2000g/m²卡纸
0.1-2mm卡纸
≤4mm瓦楞纸
模切精度≤±0.1mm
最大工作压力400T
最大工作速度6000S/H
最大给纸堆高1700mm
最大收纸堆高1350mm
整机尺寸8832mmx4952mmx2750mm(含脚踏板)
机 器 总 重23000kg
主电机功率15KW
额定功率20KW
满载功率75KW
气源要求0.55-0.7Mpa/≥0.37m³/min
